Vad är bågsläckningsmekanismen för en lastbrytare?
Som en erfaren leverantör av lastbrytare får jag ofta frågan om ljusbågssläckningsmekanismen hos dessa viktiga elektriska enheter. Lastbrytare spelar en avgörande roll i elektriska system, vilket möjliggör ett säkert avbrott av lastströmmar. Att förstå deras bågsläckande mekanism är grundläggande för både elektriker och de som är involverade i anskaffningen av dessa brytare.
Grunderna för belastningsbrytare
Lastbrytare är utformade för att öppna och stänga elektriska kretsar under belastningsförhållanden. Till skillnad från effektbrytare, som främst används för att skydda mot kortslutning och överbelastning, är lastbrytare mer inriktade på normalt lastströmavbrott. När en lastbrytare öppnas bildas en elektrisk ljusbåge mellan kontakterna på grund av joniseringen av det omgivande mediet. Denna ljusbåge kan orsaka betydande skada på kontakterna och andra komponenter om den inte släcks snabbt.
Bågbildning i lastbrytare
Innan du går in i bågsläckningsmekanismen är det viktigt att förstå hur en båge bildas i en lastbrytare. När kontakterna på en lastbrytare börjar separera, fortsätter strömmen att flyta genom ett smalare gap. När gapet mellan kontakterna ökar blir den elektriska fältstyrkan i gapet tillräckligt hög för att jonisera luften eller annat dielektriskt medium mellan kontakterna. Denna jonisering skapar en ledande väg för strömmen, vilket resulterar i en båge. Bågen upprätthålls av den kontinuerliga tillförseln av energi från den elektriska kretsen, och den kan nå höga temperaturer, orsaka erosion av kontakterna och potentiellt leda till utrustningsfel.
Common Arc - släckningsmekanismer
1. Luft - Blast Arc - Släckning
I luft-blästringsbågssläckande lastbrytare riktas en höghastighetsblåsning av luft mot ljusbågen. Luftsprängningen tjänar två huvudsakliga syften. Först kyler det bågen, sänker temperaturen på den joniserade gasen och får jonerna att rekombinera till neutrala molekyler. Detta minskar konduktiviteten hos bågbanan. För det andra blåser luftblåsningen fysiskt ut bågen ur kontaktområdet, vilket avbryter strömflödet. Air - blast arc - släckning är relativt enkel och kostnadseffektiv, men den kanske inte är lämplig för högspännings- eller högströmstillämpningar på grund av luftens begränsade härdkapacitet.
2. Olja - Nedsänkt båge - Släckning
Oljenedsänkta lastbrytare används ofta i medelspänningstillämpningar. I dessa brytare är kontakterna nedsänkta i isoleringsolja. När en ljusbåge bildas mellan kontakterna får ljusbågens höga temperatur att oljan förångas. Den förångade oljan skapar en högtrycksbubbla runt bågen, som hjälper till att kyla bågen och avbryta strömmen. Oljan ger också utmärkt isolering mellan kontakterna, vilket förhindrar återantändning av ljusbågen efter att den har släckts. Vårt företag erbjuder en rad oljenedsänkta lastbrytare, såsom24kV 630A 3P 2 Position Oljetransformator Lastbrytareoch den25kV Oljeborrbrytare.
3. Vakuumbåge - Släckning
Vakuumbågssläckning är en mycket effektiv metod som används i moderna lastbrytare. I en lastbrytare av vakuumtyp är kontakterna inneslutna i en vakuumkammare. När kontakterna separeras bildas ljusbågen i vakuummiljön. Eftersom det finns väldigt lite gas i vakuumet har jonerna och elektronerna i bågen en mycket kort medelfri väg. Som ett resultat släcks bågen snabbt när strömmen passerar genom noll. Vakuumbågssläckning erbjuder flera fördelar, inklusive hög tillförlitlighet, lång livslängd och låga underhållskrav.
4. SF6 Gas Arc - Släckning
Svavelhexafluoridgas (SF6) är ett annat populärt dielektriskt medium som används för ljusbågssläckning i lastbrytare. SF6-gas har utmärkta isolerande och ljusbågsdämpande egenskaper. När en ljusbåge bildas i en SF6-fylld lastbrytare, sönderdelas SF6-gasen under ljusbågens höga temperatur, absorberar energi från ljusbågen och kyler den. Efter att ljusbågen har släckts, rekombinerar den nedbrutna SF6-gasen tillbaka till sitt ursprungliga tillstånd. SF6 är dock en växthusgas och dess användning är föremål för miljöbestämmelser.
Faktorer som påverkar Arc - Släckning
Flera faktorer kan påverka bågsläckningsprestandan hos en lastbrytare. Typen och kvaliteten på det dielektriska mediet är avgörande. Till exempel, i oljenedsänkta brytare, kan kvaliteten på den isolerande oljan avsevärt påverka ljusbågssläckningsförmågan. Förorenad eller åldrad olja kan ha minskade isoleringsegenskaper, vilket leder till dålig bågsläckande prestanda.
Utformningen av kontakterna spelar också en viktig roll. Kontakternas form, material och ytfinish kan påverka bågbildningen och härdningsprocessen. Kontakter med stor yta och god värmeledningsförmåga kan hjälpa till att avleda värmen som genereras av ljusbågen mer effektivt.
Driftförhållandena, såsom strömstyrkan, spänningsnivån och frekvensen, påverkar också bågsläckningsmekanismen. Högströms- och högspänningstillämpningar kräver mer robusta bågsläckningsmekanismer för att säkerställa tillförlitlig drift.
Vikten av att förstå Arc - släckningsmekanismer för upphandling
Som leverantör av lastbrytare förstår jag att kunder måste fatta välgrundade beslut när de köper dessa enheter. Att förstå bågsläckningsmekanismen är avgörande för att välja rätt lastbrytare för en specifik tillämpning. Till exempel, om applikationen kräver högspännings- och högströmsavbrott, kan en vakuum- eller SF6-fylld lastbrytare vara mer lämplig. Å andra sidan, för applikationer med låg spänning och låg ström, kan en strömbrytare med luftblåsning eller oljedoppning vara ett kostnadseffektivt val.

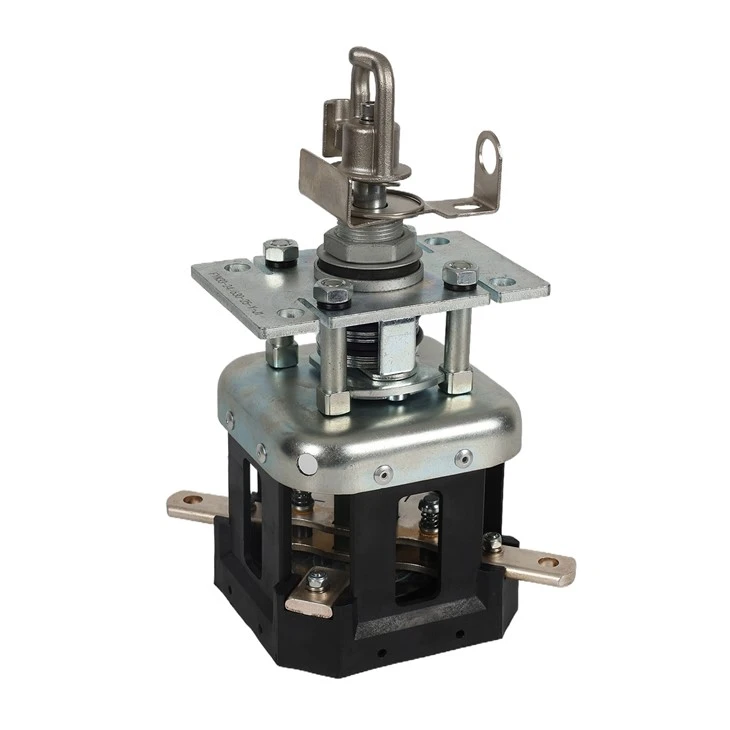

Vi erbjuder en mängd olika lastbrytare för att möta olika kundbehov. Vår24kV Fyrläges oljelastbrytare 3P R typär ett utmärkt alternativ för medelspänningstillämpningar som kräver pålitlig bågsläckningsprestanda.
Slutsats
Den bågsläckande mekanismen hos en lastbrytare är en komplex men avgörande aspekt av dess funktion. Olika typer av lastbrytare använder olika bågsläckningsmetoder, var och en med sina egna fördelar och begränsningar. Genom att förstå dessa mekanismer kan elingenjörer designa mer tillförlitliga elsystem, och kunder kan fatta bättre informerade beslut när de köper lastbrytare.
