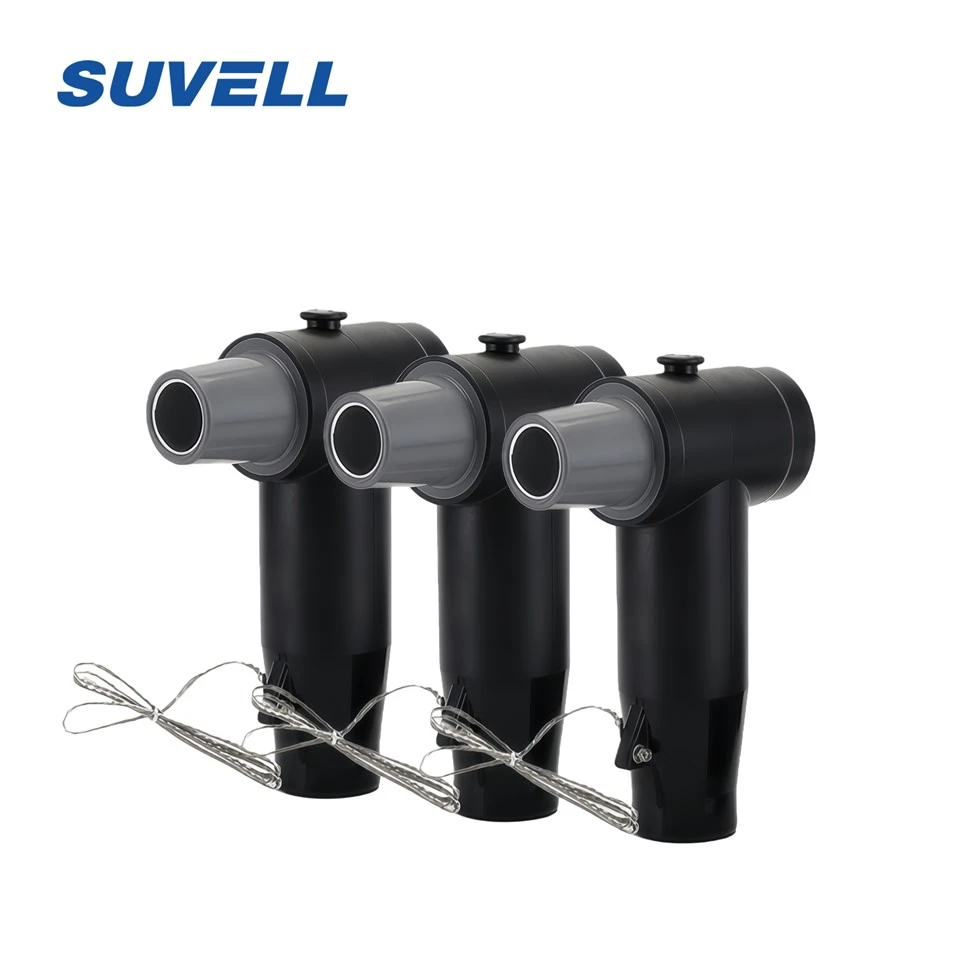

15kv europeiska kabeltillbehör Skärmad bakre kontakt
Produktbeskrivning
Det är ett kabeltillbehör som används i mellan-distributionsnätverk (vanligtvis 10kV eller 15kV-system) och tillhör det "europeiska-format" distributionsanslutningstekniksystemet. Dess namn definierar tydligt dess tre nyckelegenskaper:
15kV:Märkspänningsnivån, lämplig för medel-spänningssystem på 10-15 kV.
Europeisk-stil:Den överensstämmer med de standarder och tekniska specifikationer som är allmänt antagna i Europa (främst Tyskland, Frankrike, etc.), och skiljer sig från anslutningstekniker i "amerikansk -stil" (som T-tapp- eller armbågsanslutningar) i struktur, princip och parningsgränssnitt.
Bakre kontakt:Den är installerad påbak-av ställverk, ringhuvudenheter, kabelgrenboxar och annan utrustning. Den ansluts till utrustningens uttag eller främre kontakt (som en T-typ eller konisk kontakt) för att uppnå anslutningen mellan kabeln och utrustningens kropp.
ProdukterParametrar
| Punkt | Parameter / Beskrivning |
|---|---|
| Elektriska parametrar | |
| Märkspänning (Ur) | 15 kV |
| Maximal systemspänning (Um) | 17,5 kV |
| Bedömd frekvens | 50/60 Hz |
| Nominell blixtimpuls tål spänning (upp) | 105 kV |
| Nominell effektfrekvens tål spänning (1 min) | 45 kV |
Produktritning
1, Kabel 2, Spänningskon 3, Jordledning 4, Främre kontakt 5, Bussning
6,Skärmande ändkåpa 7,Icke-Skärmad isoleringsplugg 8,Dubbel-Ended Stud
9, Vevstång av stål 10, Rund anslutning 11, Bakre anslutning
